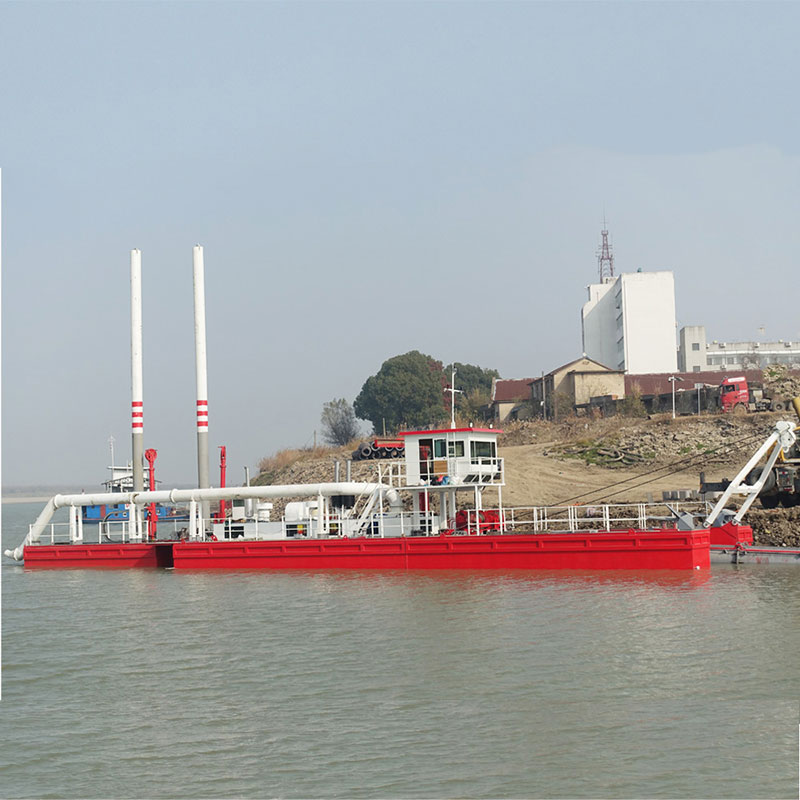

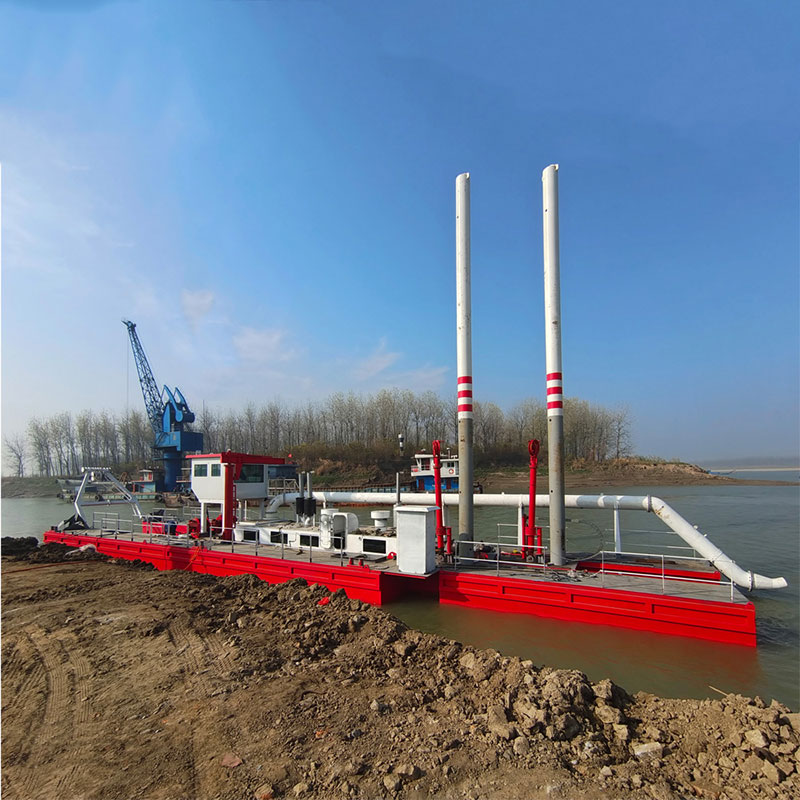

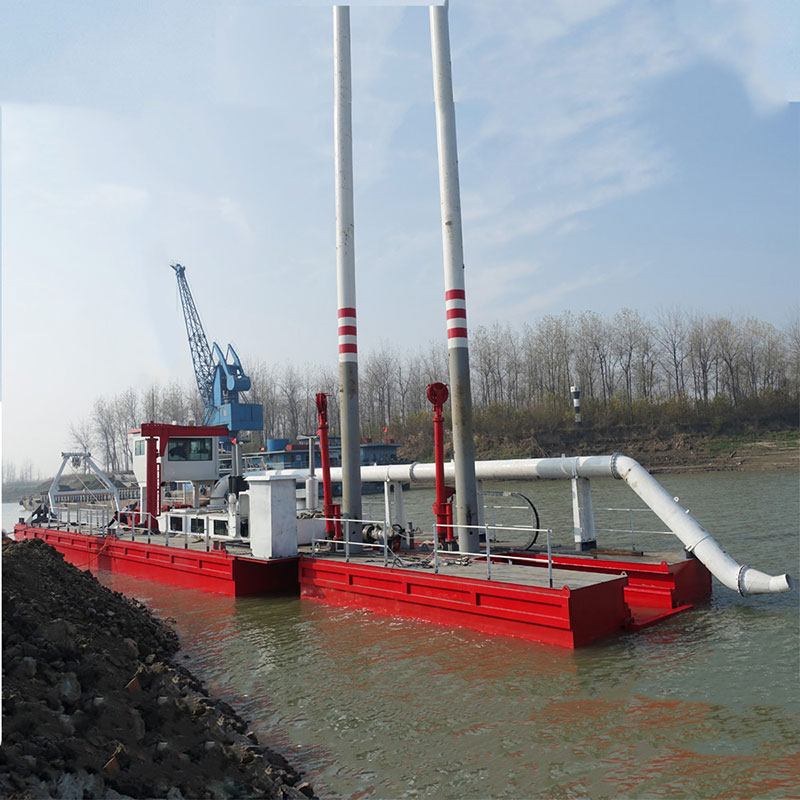

Nossa draga de sucção com cortador de limpeza de rio da empresa é autopropelida ou não autopropelida, draga de sucção com cortador de rio portátil. O casco utiliza estrutura desmontável e tipo caixa. Seu tipo de desmontagem pode ser montado facilmente no local de trabalho e ser transportado por estrada, ferrovia e contêiner de acordo, conveniente na instalação e no local de trabalho movendo-se de um para outro. O sistema de energia pode ser projetado para sistema elétrico ou sistema de acionamento de motor diesel de acordo com as necessidades do cliente. Os equipamentos da draga de sucção do cortador de limpeza de rio são como foles: dispositivo de deslocamento, dispositivo de elevação da escada do cortador, batatas e guindaste de convés.

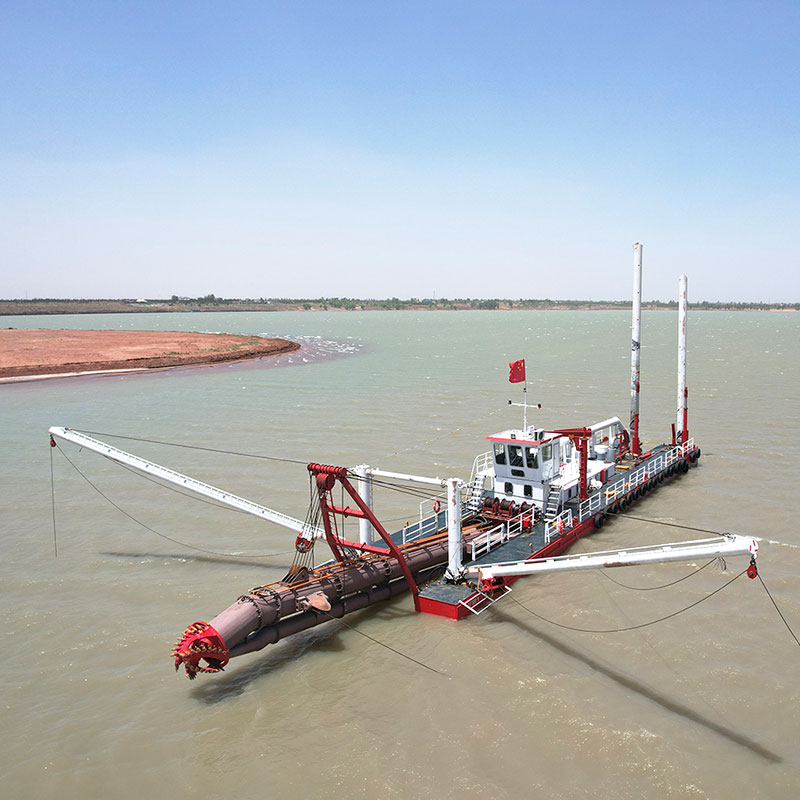

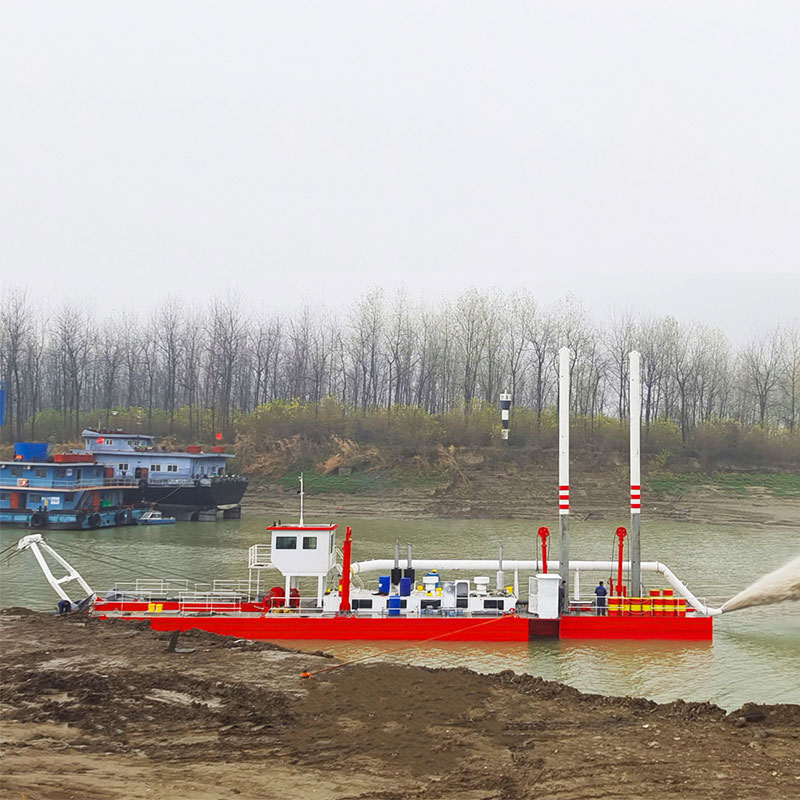

O processo de trabalho é o seguinte: a cabeça do cortador corta a areia e a lama debaixo d'água para misturar a lama e, em seguida, através da bomba de dragagem para a tubulação na draga de sucção do cortador de limpeza do rio; ao final, o chorume será descarregado por duto em terra até o local desejado.
Draga de sucção e cortador de limpeza de rio JMD550 |
|||
Bomba de Dragagem Shijiazhuang |
Dia. Cano de descarga |
550 mm |
|
Cabeça |
65m |
||
Máx. Capacidade de trabalho |
900m3/h |
||
Distância de descarga |
3000m |
||
Profundidade de dragagem |
14m |
||
|
1306KW |
Cummins |
|
Motor auxiliar hidráulico |
336 kW |
Cummins |
|
Gerador de emergência |
20KW |
WEICHAI |
|
Poder total |
1662 kW |
||
Consumo de óleo |
250L/H |
||
Dimensões do casco |
OBTER*W*D |
42m×7,5m×2,0m |
|
Sistema hidráulico |
Bomba hidráulica |
VICKERS América (Joint venture) |
|
Motor hidráulico |
Tecnologia SAI da Itália (Joint-venture) |
||
Válvulas |
REXROTH Alemanha (Joint venture) |
||
Sistema operacional |
SIEMENS PLC (importado da Alemanha) |
||
Guincho de escada |
Tensão |
120 KN |
|
Guincho giratório |
Tensão |
120 KN |
|
Cabeça de corte |
Em forma de coroa |
Φ1800mm |
|
Poder |
200 kW |
Esta draga de sucção e cortador de limpeza de rio Weifang Jin Meng está equipada com dispositivos de deslocamento horizontal, dispositivos de elevação de escada de corte, dispositivos de spud, guindaste de convés e assim por diante. Também pode ser equipado com postes de ancoragem e dispositivos de carrinho. Geralmente, tem funções de dragagem, transporte e descarga de lama ou areia. Pode produzir certa quantidade de vácuo pela bomba centrífuga.
Projeto
Nossa draga de sucção e cortador para limpeza de rios foi projetada por engenheiros seniores, que se especializaram em construção naval e trabalhos de dragagem por muitos anos, para garantir que sejam bem projetadas e práticas.
Motor Cummins
A draga de sucção e cortador para limpeza de rios está equipada com o poderoso motor Cummins mundialmente famoso, que é famoso por sua durabilidade, menor consumo de óleo, acessórios padronizados e fácil manutenção.
Sistema hidráulico
As partes mais importantes da draga de sucção do cortador de limpeza de rios e da draga de caçamba de roda. Os requisitos do sistema hidráulico são muito elevados e rigorosos; é a artéria principal de toda a draga. Os guinchos de tração lateral, o guincho de elevação e a cabeça de corte das dragas são acionados por motores hidráulicos. Um sistema hidráulico integral inclui tanques de óleo hidráulico, bomba hidráulica, coletor de válvula hidráulica, válvula solenóide, tubos hidráulicos, componentes hidráulicos, atuador elétrico e assim por diante.
Estrutura Destacável
A draga de sucção e cortador para limpeza de rios é removível, por isso é fácil de transportar na entrega ou movimentação de um local de trabalho para outro.
Bomba Shijiazhuang
Os componentes de passagem de fluxo usam liga Cr27 de alta resistência ao desgaste para prolongar a vida útil da bomba, a vedação do eixo da bomba usa vedação de gaxeta que é de fácil manutenção e os rolamentos antifricção são da marca japonesa NSK.
Cabeça de corte
Para uma cabeça de corte, existem 5 lâminas e 8 dentes equipados em uma lâmina. Existe material com alto cromo. para uma prova fácil de usar.
A cabeça de corte é acionada por motor hidráulico; o rolamento do cortador possui unidades de vedação de lubrificação.
Trabalhadores qualificados e testes ex-trabalho
Cada draga de sucção e cortador para limpeza de rios é construída por trabalhadores qualificados e inspecionada rigorosamente para garantir alta qualidade e durabilidade. Cada draga acabada será testada em nosso centro de testes para garantir que funcione perfeitamente na entrega aos clientes.
Montagem e treinamento de pessoal
Nossos instaladores experientes chegarão ao canteiro de obras para orientar, ensinar e treinar sua equipe para depurar e operar a draga até que possam operar habilmente por conta própria.
